尾礦濃縮設備：十種尾礦濃縮設備該怎么選？

尾礦含水量較大，且含有一些有害的化學物質，如果按照傳統的方式建尾礦庫進行濕式排放，不僅占地面積大，而且對周圍環境造成污染，也存在很大的安全隱患。因此，將尾礦濃縮后排放是目前常見的尾礦處理方式，而常用的尾礦濃縮設備主要有如下十種：

1、旋流器

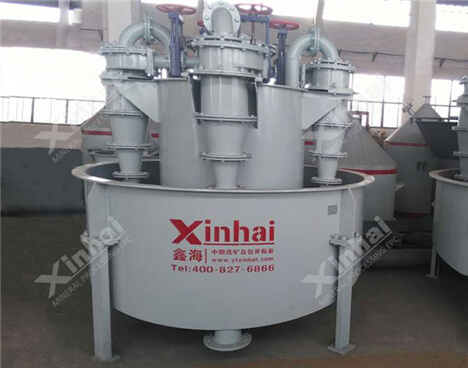

水力旋流器作為一種利用離心力強化分級的設備，在尾礦濃縮分級方面表現出一些特殊的優勢，具有結構簡單、造價低、占地面積小、處理能力大、底流濃度高等特點。旋流器的上部為圓筒，下部為圓錐。礦漿以一定的速度(一般為5～12m/s)沿圓筒切線方向由給礦口送入旋流器內，并獲得旋轉運動，因而產生很大的離心力(一般要比重力大幾十倍乃至幾百倍)。在離心力的作用下，較粗的顆粒被拋向器壁，并以螺旋線的軌跡向下運動，由沉砂口排出；較細的顆粒及大部分水以內螺旋線的軌跡由溢流口排出。

鑫海生產出濃縮脫水型水力旋流器，其工作原理是，在一定給礦壓力形成的離心力和重力的作用下，水力旋流器中部會形成一個負壓(即形成一個向上的吸力)，水、泥漿和細顆粒礦物從上部的溢流口排出，重礦物和粗顆粒從底流口排出。

其一大特點是在旋流器的上部設置一個虹吸裝置，下部設置了一個魚尾裝置。采用這兩種裝置可以達到如下效果：通過調整虹吸裝置的管閥，讓少量的空氣進入旋流器腔內，使旋流器向上的吸力(即負壓)發生變化，從而帶動魚尾裝置的彈性橡膠片發生變化(即收縮或關閉)，即可調整底流濃度。

鑫海濃縮脫水型水力旋流器，可將底流濃度調整到60%～80%。特殊設計的魚尾裝置可使給礦量、給礦濃度、給礦壓力在一定范圍內波動的情況下，保持旋流器底流的排放濃度和溢流細度穩定。

2、澄清器(池)

澄清器是山東省旋流分離技術中心研制的，用于微細粒物料沉降脫水。采用創新技術，將離心分離技術、絮凝沉降技術、剪切混合技術三者結合，取代單純的重力沉降技術，加速微細粒物料的沉降速度，提高底流濃度和溢流澄清度。

澄清器內置旋流裝置與斜管，微細粒物料以一定壓力由進料管進入旋流裝置，在旋流裝置內形成強制的旋轉流，受離心力的作用，較粗顆粒沿邊壁快速沉降進入底部，含部分細粒級的濃度較低的懸浮液在旋流體內形成內旋轉流，在澄清器內加入的絮凝劑在內旋流產生的剪切力作用下充分混合于液體中，并快速與細顆粒接觸形成絮團。形成絮團后的內旋流懸浮液進入澄清器內部，進行重力沉降。為了得到高的底流濃度，澄清器設計帶有較長的錐體，以得到較好的擠壓效應。

3、濃密機

濃密機一般由濃縮池、耙架、傳動裝置、提升裝置、給料裝置等組成。濃密機的主要特點是處理量大。一般在待濃縮的礦漿中添加一定量的絮凝劑，使礦漿中的礦粒形成絮團，加快其沉降速度，進而達到提高濃縮效率的目的。

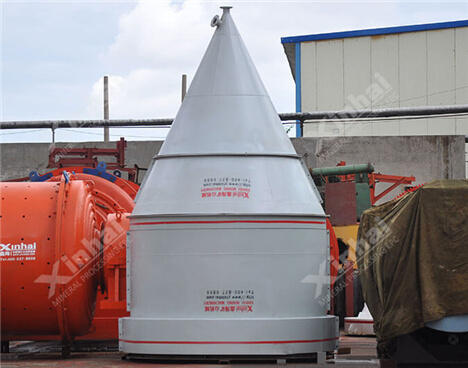

鑫海生產的高效深錐多錐濃密機，該濃密機采用大錐角的深錐設置，多錐結構，中部沉降區內裝有傾斜板，并安裝有脫氣槽，給礦中心筒設有受料盤，溢流堰結構新穎，改善了因溢流堰不水平造成的局部抽吸現象，使?jié)饷軝C(jī)的溢流均勻緩慢溢出，消除渾沉溢流槽的現象。

4、傾斜板濃縮機

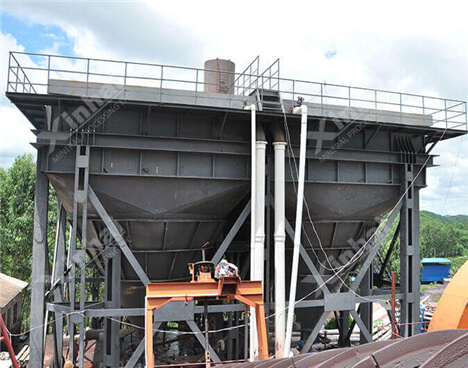

尾礦漿在濃縮機中的流動是理想的緩慢流動，固體顆粒只要一離開流動層，就認為已經成為沉物。該模型又稱淺層沉降。傾斜板濃縮機是基于這種原理，對傳統耙式濃縮機的結構進行改進，利用一組表面光滑的特制傾斜板面，改變固體顆粒的沉降路徑，改善液流條件。其沉降作用發生在各傾斜板之間的空腔內，由于傾斜板之間的間距很小，創造了層流形成的有利條件。澄清溢流水沿傾斜板空間向斜上方運動，固體顆粒在兩塊板之間垂直沉降，只需沉降很小的距離就可以落到板上，然后沿傾斜板下滑至壓縮區進行壓縮脫水，最終的高濃度礦漿由底部排礦口排除。根據傾斜板濃縮機內的給料方向與固體顆粒沉降方向的關系不同，可分成上向流、下向流、橫向流三種類型。

5、高密度(高壓)濃密機

新型的尾礦濃縮設備主要是深錐濃密機和高密度濃密機(或稱高壓濃密機)，其一個特點是側壁高度大于高效濃密機的側壁高度，涵蓋了高效濃縮機的特點，尤其是深錐濃密機，其側壁高度是高效濃密機的數倍；另一個特點是給礦井壁上開設有自稀釋口，利用給礦井內外密度差吸入上清液，可將給礦濃度調整到最佳絮凝所需的濃度，加速物料沉降。

6、膏體濃密機

尾礦膏體濃密機是一種側壁高度與其直徑接近的機械，其耙架上有許多脫水桿，這些脫水桿在泥床壓實區內轉動的時候，會為包裹在泥床中的水提供一個上逸的通道，泥床中的水會離析出來，并沿著脫水桿上升，起到進一步脫水的作用。該設備沒有提耙裝置，為了防止排礦錐體部分因濃度過高而堵塞，除了排礦泵外，還設有剪切泵，使接近排礦端的濃物料能夠就地循環，或在更大的范圍內循環。該設備的結構形式一般為全橋架式，全橋架式結構指?jìng)鲃?dòng)系統全部由固定在濃密機兩端的橋架支撐。

傳動系統有兩種方式，機械傳動和液壓傳動。機械傳動式是由一個或數個電機經過聯軸節帶動一個擺線齒輪減速器，然后再經過一個小齒輪帶動一個大齒圈驅動主軸。主軸是一個結構件，帶動耙架和其他部件轉動。液壓傳動時，來自液壓泵的高壓液壓油直接驅動液壓馬達，液壓馬達經過一個小齒輪直接帶動一個大齒圈，從而驅動主軸。液壓傳動系統的優點是傳動簡單，能實現無級變速。現在液壓傳動系統得到越來越多的應用。

7、脫水篩

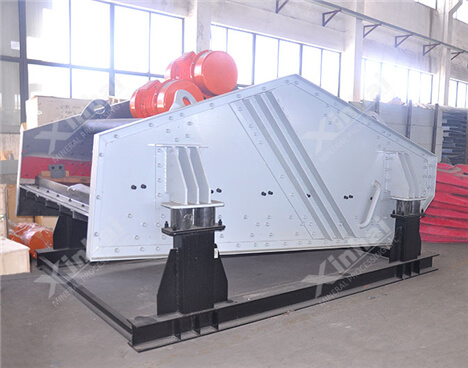

高頻振動脫水篩主要用于粗粒脫水和分級，尤其適用于尾礦干堆體系中干料的回收。

振動脫水篩的優點在于篩體結構強度大，區別于煤炭行業用脫水篩，篩面摒棄傳統的鋼條材料而改用聚氨酯材料加工而成，不易堵塞，更換方便，也更耐磨。與普通脫水篩相比，具有脫水效果好，篩上料層厚，篩分效率高，篩分處理能力大，使用成本低等明顯特點。

鑫海生產的高效多頻脫水篩，其主要特點是給礦區的篩板后部與主板成一定角度。礦漿進入脫水篩后，馬上在脫水篩給礦區的篩板后部形成較厚的膏狀層，在高頻振動作用下逐步前移;兩個平衡的多頻振動電機旋轉時不平衡的重力產生的回轉效果使篩子的工作非常穩定。脫水篩的多頻振動主要有三方面的作用：一是有助于形成礦漿過濾層，二是有助于濾液水透過過濾層從底部排掉，三是有助于濾餅往前移動。篩板往排礦端水平方向向上偏轉，可進一步降低濾餅水分;脫水篩側壁粘接耐磨膠板，壽命可達5年以上，聚氨酯篩網壽命可達7個月以上。

8、過濾機

真空過濾是利用真空負壓，將尾礦中的水分吸除。常用設備有陶瓷過濾機和帶式真空過濾機。

9、壓濾機

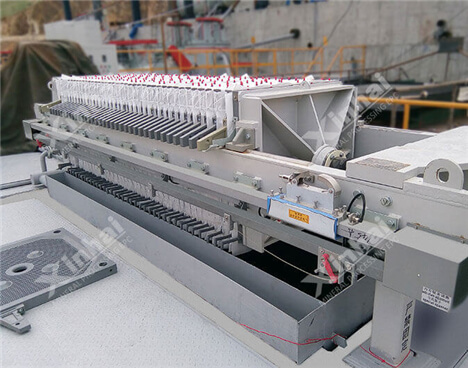

壓濾機主要由油缸液壓系統主梁傳動、頭板、尾板、濾板、管路、液壓系統、傳動系統、電控系統等部分組成。壓濾設備在尾礦處理中主要用于細粒物料的脫水，從而生產干堆尾礦。常用設備為板框式壓濾機、箱式壓濾機、全自動立式壓濾機等。

10、沉淀池

沉淀池一般采用平流式多個沉淀池串聯，根據尾礦自然沉降規律濃縮尾礦，澄清并排出尾水，輔以絮凝劑作用可以加速尾礦顆粒的沉降，尾礦濃縮濃度可以隨晾曬時間延長增高，一般需要時間較長。因此沉淀池濃縮尾礦處理量不大，僅適用于小型礦山。

以上為您介紹了十種常用的尾礦濃縮設備，在進行設備選擇時，要根據自身尾礦的特點、處理量的大小等因素綜合選擇，鑫海生產的濃縮型水力旋流器、深錐濃密機、脫水篩等都很有特色，濃縮效果好，使用壽命長，歡迎來電咨詢：15311826765。
